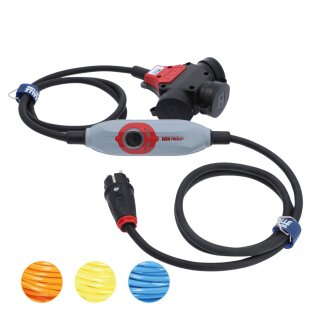

KALLE PRCD-S+ Personenschutzschalter mit 3-fach-Schuko-Kupplung – 3 m, 230 V, 16 A
Professioneller Personenschutz für bis zu drei elektrische Geräte – mit intelligenter Fehlererkennung und automatischer Schutzleiterüberwachung.
Die KALLE Personenschutzleitung mit hochwertigem PCE PRCD-S+ sorgt für zusätzlichen Schutz beim Einsatz elektrischer Geräte an wechselnden Steckdosen – ideal für Baustellen, Handwerk, Montage und gewerbliche Anwendungen.
Der integrierte Personenschutzschalter überprüft vor dem Einschalten wichtige Anschlussbedingungen und überwacht während des Betriebs die Stromversorgung. Gefährliche Fehlerzustände werden erkannt und führen je nach Fehlerart zur Abschaltung oder verhindern bereits das Einschalten.
Die robuste 3-fach-Schuko-Kupplung ermöglicht den gemeinsamen Anschluss von bis zu drei geeigneten Verbrauchern. Hochwertige Anschlussleitungen mit 3G2,5 mm² sorgen für eine langlebige und widerstandsfähige Ausführung.
Ihre Vorteile auf einen Blick
-
Intelligenter PRCD-S+ von PCE: 30-mA-Fehlerstromschutz mit zusätzlicher Überwachung wichtiger Anschlussbedingungen.
-
Drei Schuko-Steckplätze: Bis zu drei geeignete Verbraucher über einen gemeinsamen Schutzschalter anschließen.
-
Automatische Schutzleiterüberwachung: Erkennt unter anderem Schutzleiterunterbrechungen und bestimmte Fremdspannungen.
-
Integrierte Selbstprüfung: Automatischer Funktionstest beim Einschalten und stündlich während des Betriebs.
-
Unter- und Überspannungsüberwachung: Zusätzliche Sicherheit bei definierten Spannungsabweichungen.
-
Wiederanlaufschutz: Verhindert automatisches Wiedereinschalten nach einer Spannungsunterbrechung.
-
LED-Statusanzeige am PRCD-S+: Betriebszustände und Fehler werden optisch angezeigt.
-
3 m konfektionierte Anschlussleitung: Je 1,5 m vor und nach dem Schutzschalter, wahlweise mit robuster Gummi- oder PUR-Leitung.
Technische Daten
| Merkmal |
Ausführung |
| Marke |
KALLE |
| Schutzschalter |
PCE PRCD-S+ |
| Nennspannung |
230 V AC |
| Frequenz |
50 Hz |
| Nennstrom |
16 A |
| Bemessungsdifferenzstrom |
30 mA |
| Eingangsanschluss |
Schuko-Stecker |
| Ausgangsanschluss |
3-fach-Schuko-Kupplung ohne LED |
| Maximale Gesamtbelastung |
16 A über alle drei Steckplätze |
| Schutzart des Schalters |
IP55 |
| Statusanzeige |
Rot-grüne LED am PRCD-S+ |
| Leiterquerschnitt |
3G2,5 mm² |
| Kabelausführung |
H07RN-F oder H07BQ-F |
| Konfektionierte Gesamtleitungslänge |
3 m (2 × 1,5 m) |
Wählen Sie Ihre passende Kabelausführung
H07RN-F Gummileitung – Schwarz
Flexible und widerstandsfähige Gummischlauchleitung für den täglichen Einsatz in Handwerk, Gewerbe und Industrie.
H07BQ-F PUR-Leitung – Orange, Gelb oder Blau
Hochwertige Polyurethanleitung mit besonders widerstandsfähigem Außenmantel für Anwendungen mit erhöhter mechanischer Beanspruchung.
Alle Varianten sind mit einem Leiterquerschnitt von 3G2,5 mm² ausgestattet.
Wichtige Hinweise
Die angegebene Gesamtleitungslänge von 3 m bezieht sich auf die konfektionierten Leitungsabschnitte von jeweils 1,5 m vor und nach dem Schutzschalter. Da Teile der Leitung innerhalb der Gehäuse liegen, ist die frei sichtbare Leitungslänge geringer.
Der PRCD-S+ ist für die vom Hersteller vorgesehenen Anwendungen an geeigneten Steckdosen in TN- und TT-Systemen bestimmt. Die drei Steckplätze werden gemeinsam über einen PRCD-S+ geschützt und stellen keine unabhängig geschützten Stromkreise dar.
Die Hinweise zur Bedienung, insbesondere zum Einschalten, sowie die Einsatzbeschränkungen der PCE-Betriebsanleitung sind zu beachten.
